معدات التأريض والدوائر القصيرة لخطوط الجهد المتوسط العلوية.
الهدف الرئيسي من تركيبها هو حماية المشغل من التشغيل العرضي أو عودة الجهد المحتملة أثناء عمليات الإصلاح.

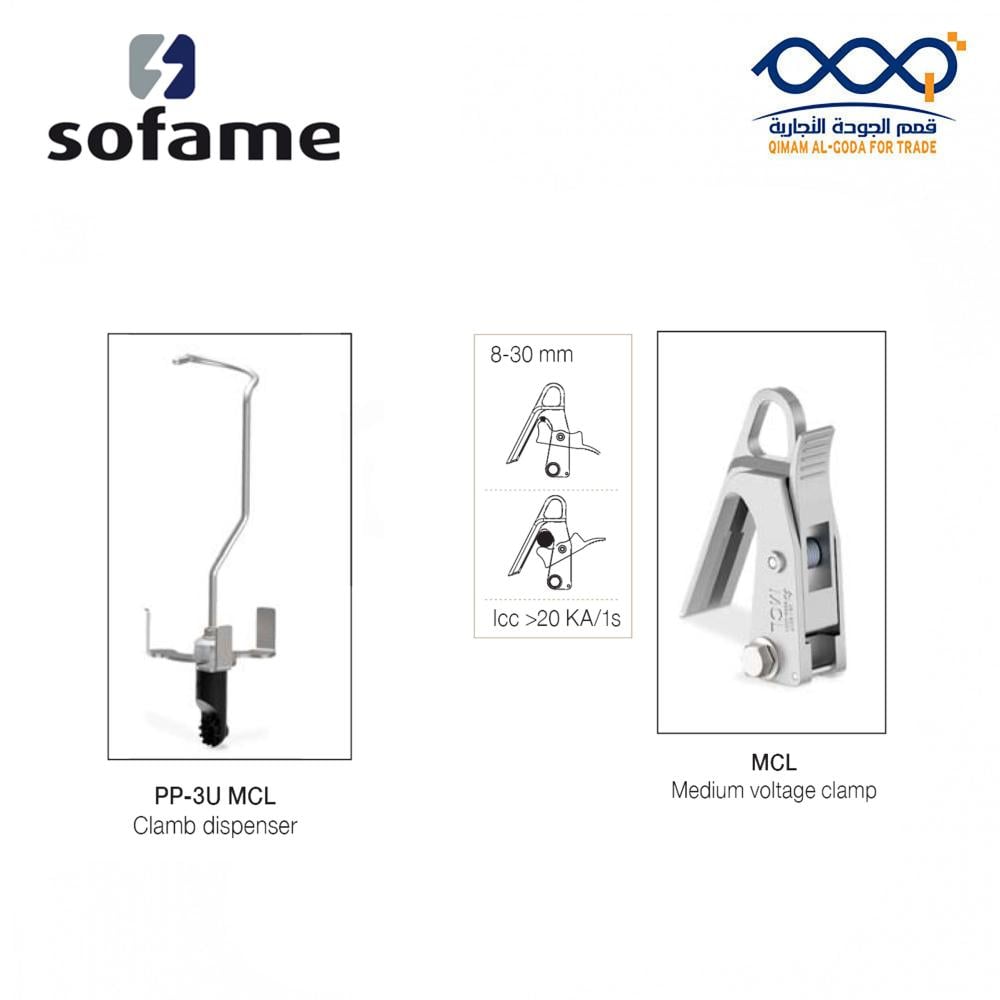

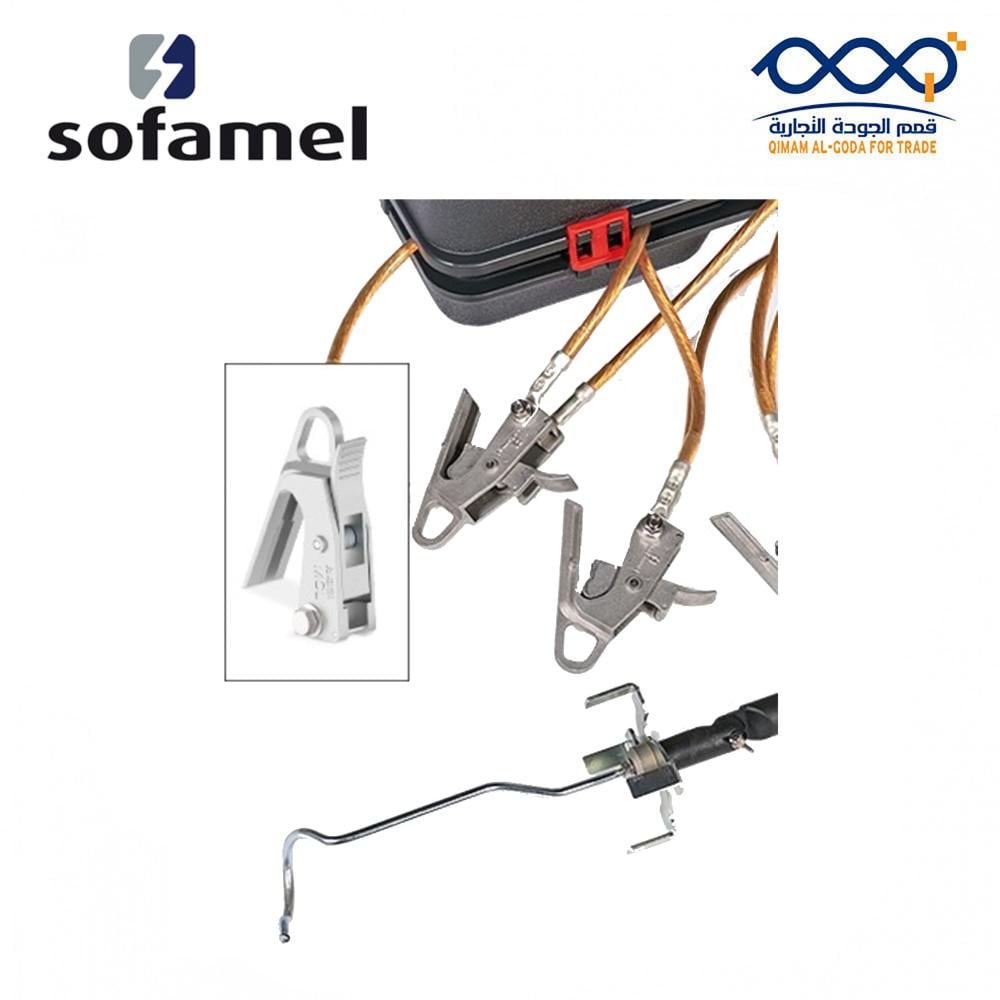

يتم تثبيت المشبك MC على الموصلات العارية بالضغط ويمكن إزالته بخطاف تشغيل. يمكن وضع المشابك الثلاثة في نفس الوقت بفضل رأس الموزع مما يسهل عمل المشغل.
وفقًا لمعيار IEC 61230.

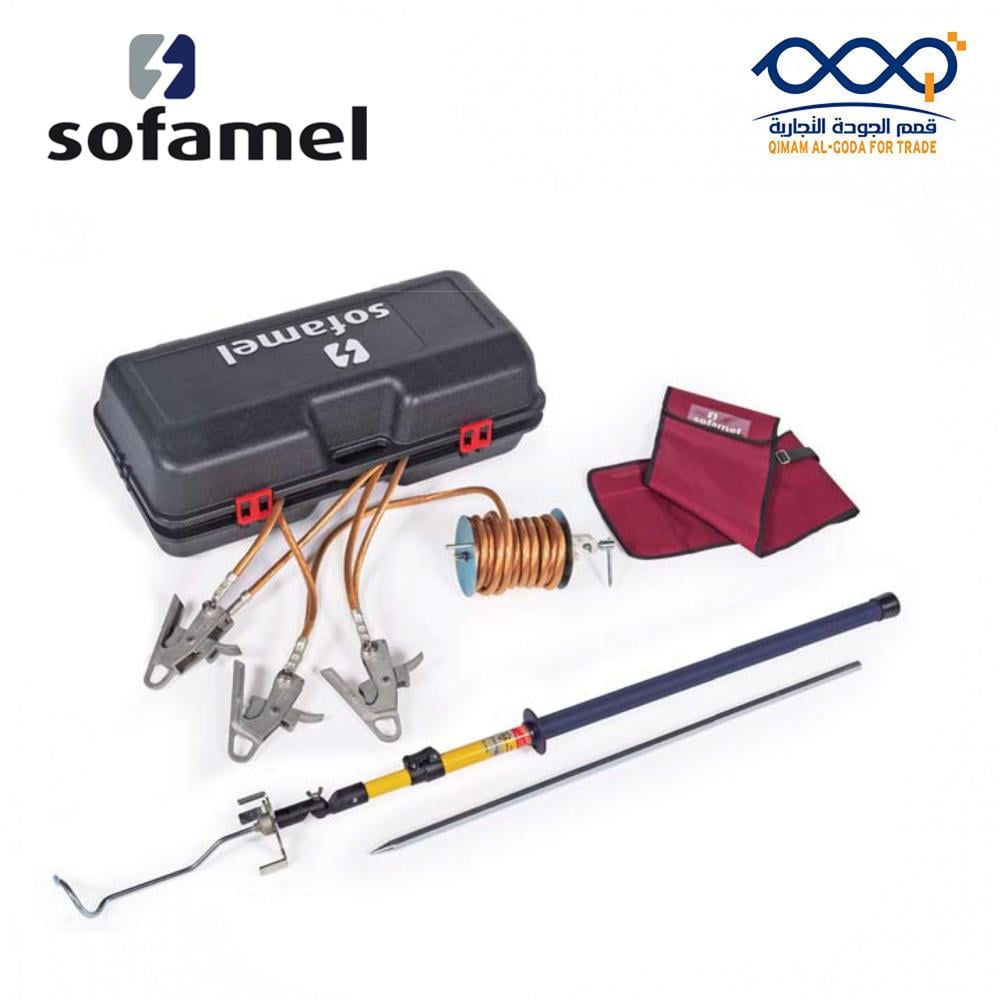

مكونة من:
- 3 مشابك مصنوعة من سبائك الألومنيوم يتم إغلاقها عن طريق تنشيط زنبركي تلقائي للموصلات الأسطوانية التي يتراوح قطرها بين 8 و30 ملم.
- 1 رأس موزع مشبك مع خطاف استرداد.
- 2 كابلات نحاسية معزولة بمادة PVC بمقاس (16، 25، 35، 50، 70 مم 2 ) حسب الموديل وطول 2.5 متر.
- 1 كابل نحاسي معزول بمادة PVC بمقاس (16، 16، 25، 35، 50 مم 2 ) حسب الموديل وطول 15 متر.
- 1 بكرة معدنية لتخزين 15 مترًا من كابل التأريض.
- 1 عمود تلسكوبي (1.10 متر مطوي و 2 متر ممتد).
- 1 قضيب تأريض.
- 1 علبة بلاستيكية لتخزين ونقل المعدات.
- 1 حقيبة لتخزين ونقل العمود وقضيب التأريض.
